平台介绍

近年来,数据业务发展迅速,移动数据、宽带、IPTV、视频、专线等业务不断拓展,网络带宽需求快速增长。伴随着业务多元化的发展,不同客户群体、不同业务之间差异化服务指标日益显现并加剧。为了更好地满足海量数据和多业务差异化承载的需求,各运营商在对数据网络进行不断扩容的同时,不断优化和调整网络架构以适应业务的发展。

详细内容

平台概述

近年来,数据业务发展迅速,移动数据、宽带、IPTV、视频、专线等业务不断拓展,网络带宽需求快速增长。伴随着业务多元化的发展,不同客户群体、不同业务之间差异化服务指标日益显现并加剧。为了更好地满足海量数据和多业务差异化承载的需求,各运营商在对数据网络进行不断扩容的同时,不断优化和调整网络架构以适应业务的发展。

在推进城域网架构优化的过程中,基于传送网技术的接入层网络和设备,面对数据业务需求时越来越显示出疲态和不适应性,尤其表现在业务感知的端到端性能监控维护、网络或业务性能统计、精细化管理、故障定位、多业务差异化服务等方面。“通用接入网关平台”正是在网络分组化大潮来临时孕育而生的,平台延续了在传统SDH/MSTP 网络方面强大的专线接入和业务保障能力,同时致力于服务分组网络,在核心的业务互通、保护、OAM、QoS 以及同步等5 个方面与IP/MPLS/PTN 网络实现无缝对接,满足数据业务运营、维护和管理的要求。

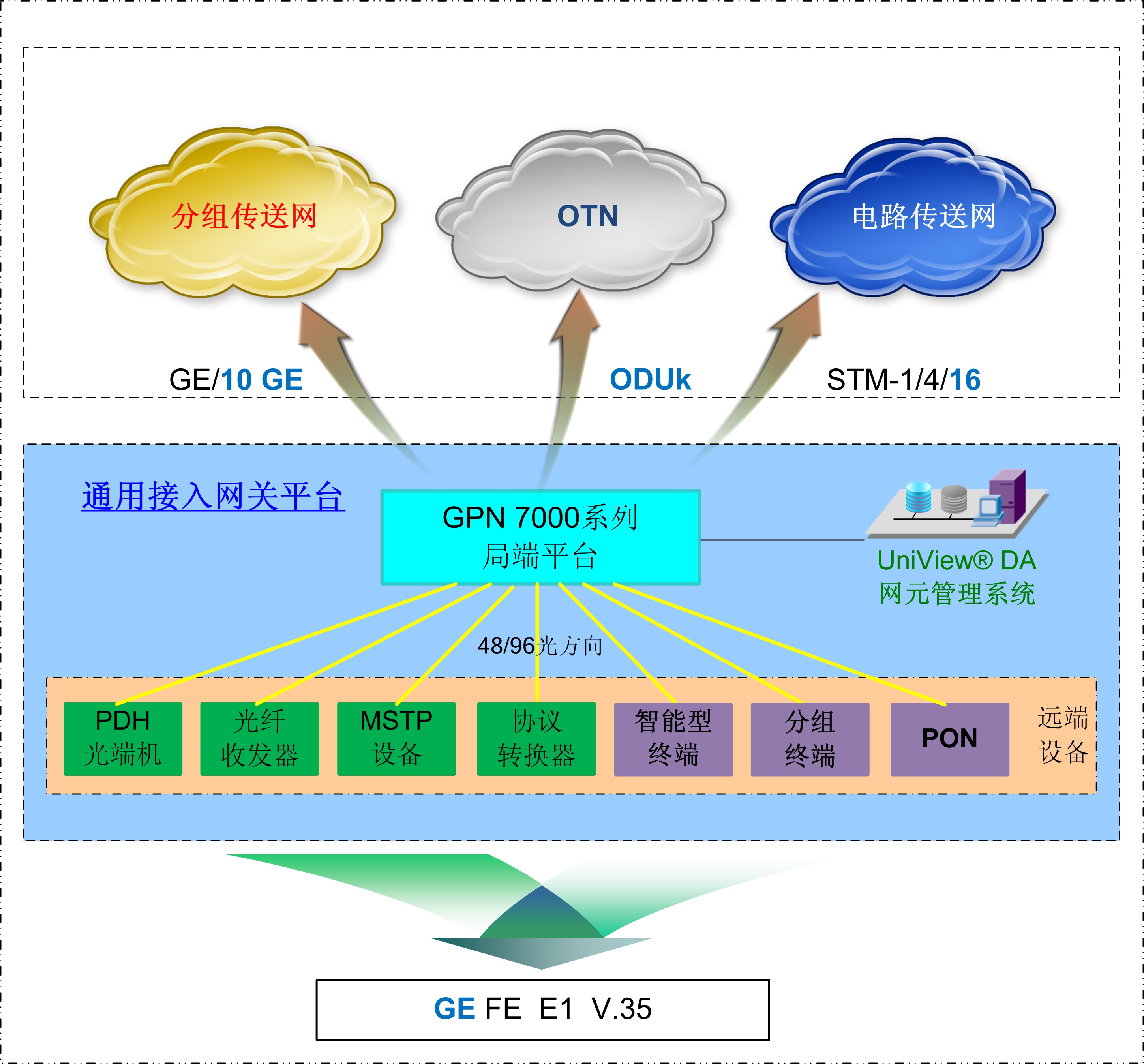

通用接入网关平台定位于PTN/IP/MPLS、SDH/MSTP、OTN 城域网边缘接入层,由局端平台、远端设备和网元管理系统三部分组成。采用统一平台、统一接入、统一管理的建设思路,通过用户末端的多样性(如多种用户终端MSTP、PDH、MC、协转、WDM,亦或涵盖GE、FE、E1、V.35、ODUk 等的用户接口类型)满足全场景业务需求,将所有的差异化终结在局端平台上。支持网络的从电路域到分组域的平滑过渡和迁移。





方案特点

 通用接入平台,满足末端多样性客户需求

◆既能满足传统电路域业务接入(如SDH、PDH、MC、协议转换器等),又能满足分组业务(PTN、智能分组终端等)接入。并能轻松实现从100% 电路域到100% 分组域的无缝转换。针对超高带宽业务,提供OTN 接口或通道。“一站式”解决从2-1000M 接入需求以及大带宽压力下的带宽瓶颈。

◆统一接入,统一管理,平台和各类远端均可纳入到UniView DA(网元管理提系统)之下进行管理。

◆ 网关型平台,兼容多种技术,除了满足末端多样性的全场景需求,还兼容多样性技术,但把差异终结在“网关”上;按业务需要以大容量

◆接口向上联接PTN/IP-RAN、SDH/ASON 和OTN/MSOTN/POTN 三类网络。按需向下提供大量、多种光纤接入技术,涵盖TDM、分组、IP 领域,通过多模式板卡满足不同接入技术之间的“桥接”,如EoS 与EoP 互转,TDM 与分组数据互转等。

◆多种时间、时钟同步方式选择,支持IEEE1588 V2 时间同步,满足3G、LTE 基站业务对高精度同步的接入要求;提供同步以太网,满足全网时钟同步。同时还有SDH 网络时钟同步功能,满足传统SDH/MSTP 对时钟同步的要求。运营商可根据实际部署网络情况灵活选择不同的时间或时钟同步方式。

 ◆独有“SAVE”节电和低功耗设计,绿色环保:独有”SAVE”节电设计——业务盘若无业务配置,可配置进入“睡眠”工作模式,此时只有极少数必需的控制电路处于工作状态,单盘功耗<0.5W。一旦出现业务需求,可从网管一键“唤醒”,进入正常工作模式。每个业务盘都可独立控制。此外还在电路设计上大量使用低电压大规模集成电路和低功耗、高效率器件,进一步降低设备功耗,节能减排,约束电费开支。

 兼容无患

◆远端兼容——从PDH、MC、协转到MSTP 远端,凡是我司已部署远端设备都可实现业务接入和管理。

◆封装协议兼容——支持EOS 功能,采用标准GFP 封装协议,支持LCAS、VCAT 功能,与MSTP 设备封装协议兼容,方便互连互通;支持EoP 功能,采用标准GFP 封装或HDLC 封装,可与国内主流厂商的EOP 设备实

◆现互通;兼容MSAP 产品内嵌DCN 网管通道协议和封装,轻松实现不同平台设备组网网管平台兼容——UniView DA 网管平台之下,“一网打尽”通用接入网关平台、MSAP 平台、PDH 平台、光纤收发器平台、EPON 产品平台。

 精细化的业务运营管理,提高客户感知

接入层设备作为网络中一个重要的组成部分,要求具备足够的管理和维护能力。通用接入网关平台在设计时充分考虑了这一需求,并在设备上实现了较为全面的OAM 协议,配合UniView DA 网管图形化的界面可实现基于业务端到端的监控、维护、故障定位,真正实现网络质量、业务质量的可度量和可评估

◆标准OAM 协议:IEEE802.3ah、IEEE802.1ag、ITU-T Y.1731、PTN OAM 和IPRAN OAM

◆层次化QoS,可实现用户及业务的差异化,满足运营商差异化SLA 服务

 ◆提供内置误码仪功能和远端设备掉电告警功能

◆支持多个子框的网管级联;

◆支持网管平台对本地设备板卡和远端设备的在线软件升级功能;

◆支持内置DCN网管通道,解决运营商DCN网对接入层覆盖不足的问题

 电信级的产品和保护,增强网络可靠性

接入层网络要求接入设备在完成业务接入的同时具备高可靠性、高安全性和快速自愈的特点,通用接入网关平台不仅在设备上提供了硬件冗余设计,提供主控核心备份、交叉核心备份、交换核心备份、定时同步备份以及电源备份,而且支持基于不同协议保护和灵活组网

◆支持上联板卡,业务板卡跨盘保护;

◆多种保护方式: 支持与PTN/IPRAN 对接时的多种保护方式,保护倒换时间符合国标要求

◆支持SDH通道保护和复用段保护,可实现多种网络拓扑,包括点到点、链型、环型和环带链等;

◆支持以太网环路检测,最大限度的保障网络可靠性;
